Ye, el post tiene como objetivo hacer un documento respectivo al proto, ya que cuando yo busqué en el Dios Google la palabra proto ninguna respuesta era la que yo queria. Asi que me quede en ignoracia en cuanto al proto se refería, no entendia muy bien como funcionaba ni mucho acerca de él, solo sabía que lo necesitaba, ahora mi documento (el post en toda su totalidad contiene especulaciones, teorias y nombres que yo apruebo, aunque pueden no ser 100% ciertos):
El proto, tambien conocido como tabla de pruebas o proyectos electricos o la tablita que sirve para las prácticas de circuitos electricos, es una tablita que sirve para realizar prácticas de circuitos electricos, vease aqui abajo:
Foto 1. Proto
Bueno, ese es un proto y mi almohada, ahora que lo conoces personalmente explico como es que funciona.
Como habrás notado, el proto esta dividido en cuatro partes (si, las rayitas esas que se ven en forma horizontal son las que dividen el proto, genio) y cada una de ellas a su vez está compuesta por varios puntos de unión (los huequitos). La union de los puntitos funciona asi:

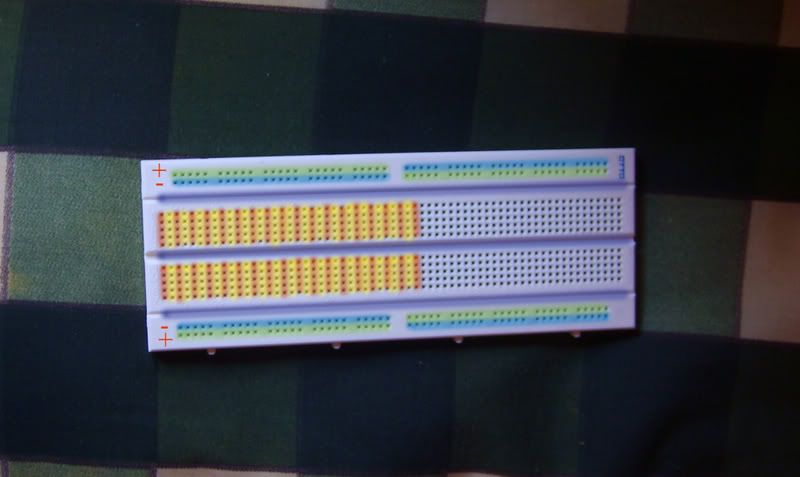

Foto dos. Proto dividido en secciones
Las barras de color amarillo/naranja indican donde se conectan los elementos que van a formar el circuito en su mayoria, pueden ser resistencias, cable, etc, depende de lo que se quiera hacer los elementos variaran de forma muy amplia.
Sin embargo, se debe tener lo siguiente en cuenta (esto es 100% confiable): el proto es una tabla que por debajo de la capa de plastico (la que se ve en la foto a simple vista) contiene muchas tabletas de metal para que sea posible la creacion del circuito, las tabletas de metal se rigen por lo siguiente:
(tomese como base la foto dos)
Todo los puntos de una linea vertical, ya sea amarilla o naranja, tienen una placa en comun, es decir, si dos elementos se conectan en cualquier orificio de una de las lineas verticales estan conectadas en el mismo punto, sin embargo; las placas no comparten esta caracteristica en forma horizontal, ya que todo los puntos son independientes del que tienen contiguo a la derecha o izquierda, es decir, tomese cualquier punto como ejemplo, los puntos que se hayen en horizontal sobre ese mismo, comparten la misma placa pero los que estan a los lados no, por lo que si se conecta un elemento cualquiera a un punto en una linea amarilla/naranja y se conecta otro en la linea de al lado, no compartiran el mismo punto.
La regla de la placa compartida horizontalmente dura hasta donde se ve la linea morada, la cual divide el proto en 4 partes, y solo las dos que contienen barras de color amarillo/naranja tienen las caracteristicas antes mencionada (si, ambas filas de placas, aun las no coloreadas, tienen las mismas caracteristicas, no coloreé las otras por flojera).
Ahora, las lineas verdes y azules que se encuentran en los extremos superior e inferior del proto son en las que comunmente se conectan las fuentes de votaje para alimentar al circuito, se pueden conectar tambien en las filas centrales, pero pues se ve mas bonito en las que les digo yo, hagan caso.
Esas cuatros filas tienen las siguientes caracteristicas: aqui la placa que las une como punto comun se extiende de forma horizontal (asi como avanzan las lineas) y acaba donde las lineas dejan de ser continuas, el hecho de que despues de que acaben esten invertidas es solo para que se vea mas bonito, apoco no? tambien, no comparte la misma placa con la horizontal pararlela.
Los simbolos indican en cual linea se debe conectar cada polo de la bateria expresados por los simbolos dudo que haya mucha duda en eso.
**Proximo a postear como se usa un proto
